TERMOGRAFIAS - INSTALACIONES ELECTRICAS URDAIBAI

¿QUÉ ES?

• La termografía es una técnica que permite calcular temperaturas a distancia, con exactitud y sin necesidad de contacto físico con el objeto a estudiar.

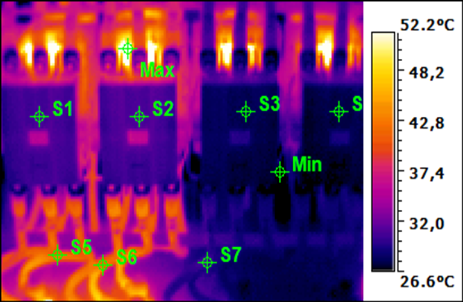

• La termografía permite captar la radiación infrarroja del espectro electromagnético, utilizando cámaras termográficas o de termovisión. En la termografía, cada pixel corresponde con un valor de medición de la radiación; con un valor de temperatura.


• A esa imagen se le puede definir como radiométrica.


EL ANÁLISIS TERMOGRÁFICO

El análisis termográfico se basa en el estudio e interpretación de las termografías, habiendo sido estas realizadas en unas condiciones conocidas y útiles para el propósito (hay multitud de normas para las muy distintas inspecciones). De modo sencillo podremos conocer la radiación de las superficies termografiadas y con ello estimar las temperaturas; bien sean estas de una tubería, pieza, maquinaria, envolventes, etc.

Con la realización del estudio termográfico completo se puede realizar una comprobación tanto en envolventes, como en maquinarias y sistemas de distribución, con lo que se puede conseguir:

• Un mayor conocimiento de la instalación realizada en cuanto a su estado térmico.


• Conocimiento de las pérdidas existentes (fugas) y por lo tanto de posibles puntos de actuación.


• Ahorro debido a una mayor eficiencia energética de los sistemas evaluados.


• El estudio de los sistemas de distribución puede alertar de las pérdidas energéticas que se producen por un mal aislamiento, alguna rotura o mal engranaje.


Es decir: La interpretación de las temperaturas superficiales puede indicarnos muchos datos sobre el estado de los elementos termografiados. Por ejemplo: fusibles quemados, sobrecalentamientos en bornas, malas conexiones, falta de aislamientos en edificación, humedades, fugas de agua, pérdidas de estanqueidad, intrusos, etc.
